Aide au contrôle Pompe lavage 12014980

Dans les sections suivantes, nous examinerons les étapes essentielles pour évaluer et entretenir la pompe de recyclage, en veillant à ce que votre lave-vaisselle fonctionne de manière optimale. Chaque conseil est accompagné d'images détaillées pour vous guider à travers le processus. Les valeurs et les photos fournies pour chaque point de contrôle permettront de déterminer si la pompe de recyclage est en état de fonctionnement ou nécessite un remplacement.

Aperçu général de la pompe de chauffage

La pompe de chauffage comprend la résistance, les sondes de
température et la pompe de cyclage dans un boîtier.

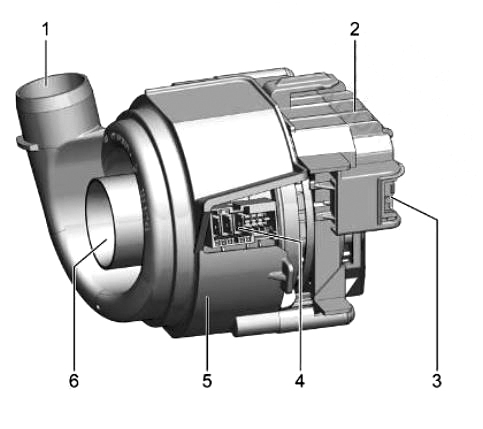

Aperçu général de la pompe de chauffage 12014980

  1. Tuyau de sortie d'eau
  2. Moteur pompe de cyclage
  3. Raccord moteur pompe de cyclage
  4. Raccord résistance / CTN
  5. Couvercle du boîtier
  6. Tuyau d'aspiration

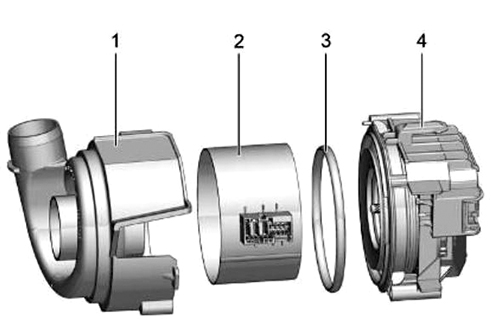

Structure de la pompe de chauffage:

Structure de la pompe de chauffage 12014980

  1. Boîtier pompe avec bouclier interne de protection de température métallique
  2. Tuyau de chauffe avec CTN (résistance tunnel)
  3. Joint
  4. Moteur BLDC

BLDC (Brushless DC) : Le terme BLDC désigne un type de moteur électrique utilisé dans les lave-vaisselle Bosch. Contrairement aux moteurs traditionnels, les BLDC fonctionnent sans balais, ce qui élimine les frottements inutiles et réduit l'usure. Ces moteurs utilisent des aimants permanents pour générer un champ magnétique, ce qui les rend plus efficaces et durables. En conséquence, les moteurs BLDC contribuent à une performance fiable et économique des pompes de lavage des lave-vaisselle Bosch, tout en prolongeant leur durée de vie.

Fonction de la pompe de cyclage (Représentation schématique)

L'eau est aspirée par le tuyau d'aspiration. La roue guide l'eau de façon régulière le long du tuyau de chauffe. L'eau est vidangée vers l'aiguillage d'eau par le tuyau de compression.
Durant le cyclage de l'eau, le moteur BLDC signale à l'électronique de puissance différents états par la consommation des différents enroulements :

  • Absence d'eau,
  • Insuffisance d'eau,
  • Niveau d'eau suffisant
  • Blocage pompe

Les niveaux liés à la sécurité, tels que „chauffe sans eau“ ou „température de l'eau trop élevée“, sont détectés et évalués pour le fonctionnement de la résistance.
En cas de blocage de la pompe, celui-ci est détecté par l'électronique. La vidange par impulsion de la pompe permet d'essayer de résoudre le blocage.
En cas d'échec, le programme s'interrompt. Un code défaut correspondant s'enregistre dans la mémoire de défauts.

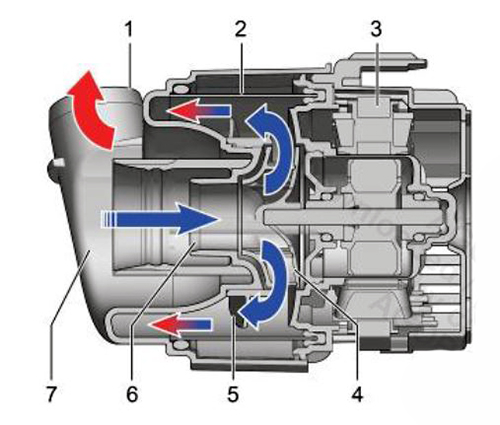

Fonction de la pompe de cyclage (Représentation schématique) 12014980

  1. Tuyau d'évacuation d'eau
  2. Tuyau de chauffe avec CTN
  3. Moteur BLDC
  4. Turbine pompe
  5. Roue guide turbine
  6. Tuyau d'aspiration
  7. Boîtier de pompe avec tuyau d'aspiration et de pression

Une sonde de type CTN (Coefficient de Température Négatif) est un composant électronique utilisé pour mesurer la température. Contrairement à une thermistance de type CTP (Coefficient de Température Positif), la résistance d'une CTN diminue à mesure que la température augmente.

Structure de la résistance (Représentation schématique)

Les pistes de chauffe sont situées sur un tuyau métallique avec revêtement. Les raccords et deux CTN sont intégrés dans les pistes de chauffe.
Le tuyau de chauffe ne peut pas être changé séparément.

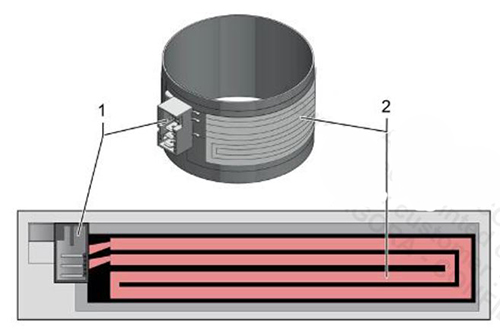

Structure de la résistance (Représentation schématique) 12014980

  1. CTN
  2. Pistes de chauffe

Fonction de la résistance / CTN

La température de l'eau est transmise par les CTN.
Durant la chauffe, l'électronique détecte l'augmentation de température.
La résistance doit chauffer l'eau de 1,5° C / min.
Si l'appareil est connecté à un raccord en eau chaude ou une installation solaire, la résistance se coupe à une température d'arrivée d'eau > 75° C.

Spécifications Omiques de la pompe de lavage 12014980

Spécifications Omiques 12014980

  • (Borne) Masse (mise à la terre)
  • (Résistance) Contrôle omique entre les bornes 2 et 3. La valeur doit être entre 17 et 21 Ω (Ohms).
  • (Sonde CTN) Contrôle omique entre les bornes 4 et 5. La valeur doit être entre 9 et 11 Ω (Ohms).
  • (Sonde CTN) Contrôle omique entre les bornes 5 et 6. La valeur doit être entre 9 et 11 Ω (Ohms).
  • (Sonde CTN) Contrôle omique entre les bornes 4 et 6. La valeur symétrique doit être l'addition des valeurs des deux sondes : 4-5 + 5-6, ce qui donne une valeur comprise entre 18 et 22 kΩ (kiloohms).

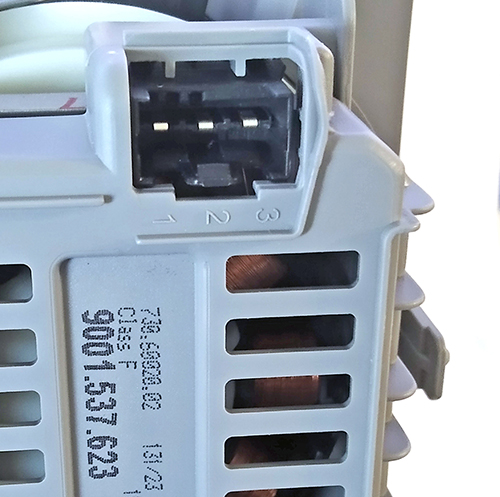

connecteur moteur pompe de lavage bosch 12014980

  • Borne 1-2 (moteur de pompe de lavage) Valeur ohmique en kiloohms comprise entre 39 et 56 kΩ.
  • Borne 2-3 (moteur de pompe de lavage) Valeur ohmique en kiloohms comprise entre 39 et 56 kΩ.
  • Borne 3-1 (moteur de pompe de lavage) Contrôle ohmique entre les bornes 3 et 1. La valeur symétrique doit être l'addition des valeurs des deux bornes: 1-2 + 2-3, ce qui donne une valeur comprise entre 78 et 112 kΩ (kiloohms).

Explication supplémentaire : Si les valeurs ne correspondent pas à celles indiquées, il sera nécessaire de remplacer la pompe. Cependant, veuillez noter qu'il est important de souligner que dans certains cas, le simple remplacement de la pompe ne sera pas suffisant. Il peut y avoir une cause à effet, comme une fuite d'eau qui aurait endommagé la pompe. Dans ce cas, il sera important de réparer la fuite d'eau. Il est important de noter qu'une fuite d'eau est généralement visible et doit être vérifiée.
